Kuinka sähkökaapelin vetotyökalut voivat lyhentää asennusaikaa vahingoittamatta kaapelia?

Outline ja lukijan lupaus

Minkä kanssa lähdet pois

• Yksinkertainen englanninkielinen kartta työkaluluokista ja siitä, mitä kukin itse asiassa korjaa paikan päällä.
• Päätöstaulukko, jonka voit kopioida sisäiseen ostotarkistuslistaan.
• Toistettava työnkulku (esiveto → veto → jälkiveto), joka vähentää kitkaa ja työstää uudelleen.
• Ostajakeskeisiä huomautuksia toimittajien vertailusta "alhaisimman hinnan" lisäksi.

Yleisimmät kipukohdat kaapelin vedossa

Paperilla kaapelin vetäminen on "vain vetoa". Todellisuudessa se on järjestelmäongelma: reitin geometria, pinnan kunto, kaapelin paino, voitelu, jännityksen hallinta ja käsittelykuri yhdistyvät yhdessä. Tässä ovat kipukohdat, jotka näkyvät sekä pienissä kanavavedoissa että suurissa kaivannon asennuksissa.

1) Kitkapiikit, jotka pysäyttävät vedon

Kitka ei ole tasaista. Se piikkejä mutkissa, siirtymissä, kanavasiirtymissä ja karkeissa sisääntulokohdissa. Jos et hallitse niitä piikkejä, saat seisokit, ylikuumeneminen kosketuspisteissä tai "sankarivedot", jotka ylittävät turvallisen jännityksen.

2) Kaapelin vaipan hankaus ja eristysvauriot

Vauriot johtuvat usein perusasioista: terävät reunat kanavien suussa, raahaaminen karkeiden kaivantojen poikki, rullat ovat liian kaukana toisistaan tai vetopäitä, joita ei ole mitoitettu ja kohdistettu oikein.

3) Taivutussäteen poikkeamat kulmissa ja kaivoissa

Jopa silloin, kun miehistö luulee, että he "veivät sen hitaasti", huono kulman asennus voi pakottaa tiukkoja mutkia. Tämä voi lyhentää kaapelin käyttöikää ja aiheuttaa tulevia vikoja.

4) Hallitsematon jännitys ja vääntyminen

Kiertyminen voi rasittaa johtimia ja aiheuttaa käsittelyongelmia alavirtaan. Huono jännityksen hallinta lisää myös miehistön ja kaluston riskiä. Tässä on oikea vetolinja, käännökset ja kiristävä lähestymistapa.

5) Tuottavuuden menetys yrityksen ja erehdyksen työkaluista

Jos miehistö saapuu "enimmäkseen oikeiden tavaroiden kanssa", he viettävät aikaa improvisoimiseen – usein tuloksiin, jotka näyttävät hyvältä tänään ja epäonnistuvat myöhemmin. Suunniteltu työkalusarja on yleensä halvempi kuin yksittäinen uudelleenveto.

Työkaluryhmät, jotka ratkaisevat kipukohdat

Vahva työkalupakki kattaa kolme tehtävää:opas(ohjaa reittiä ja mutkaa),Vedä(tarjoaa pitoa turvallisesti), jasuojella(estä hankausta, murskaamista ja vääntymistä). Alla on ydinSähkökaapelin vetotyökalutryhmät ja miten ne kartoittavat todellisia ongelmia.

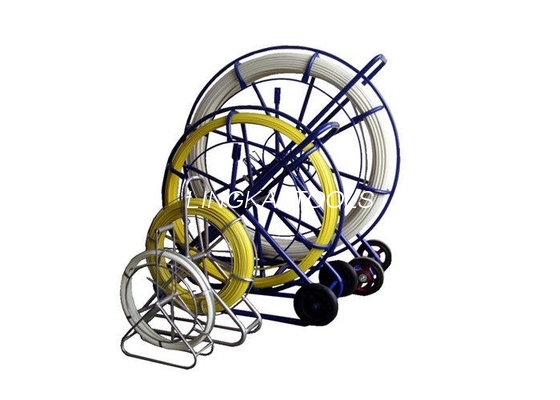

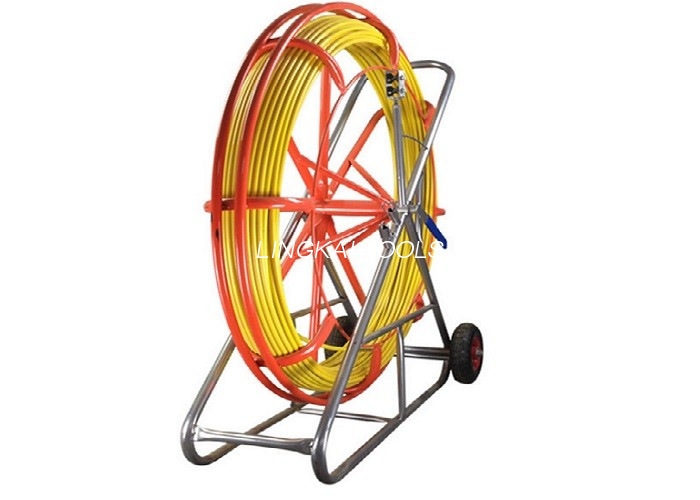

A) Kanavavavat ja kalajärjestelmät

• Mitä he tekevät:Luo pilottireitti putkien/kanavien läpi, jotta voit vetää köyttä/köyttä vahingoittamatta kaapelia.
• Mitä he korjaavat:Menetetty aika "miten saamme rivin läpi?" ja pilottilinjan vikoja pitkillä ajoilla.
• Mitä etsiä:Oikea sauvan halkaisija jäykkyyttä varten, jarrujärjestelmä ohjattua voittoa varten ja runko, joka on vakaa työnnön/vedon aikana.

B) Suoraviivaiset rullat ja ojarullat

• Mitä he tekevät:Nosta ja ohjaa kaapeli irti maasta kitkan vähentämiseksi ja vaipan suojaamiseksi.
• Mitä he korjaavat:Vetovaurio, takertuminen ja epätasainen vetovoima reitin poikki.
• Mitä etsiä:Nimelliskuorma, laakerirakenne ja telojen etäisyys vastaa kaapelin painoa ja reittiolosuhteita.

C) Kulmarullat, kaivon/kaivon pään rullat ja sisääntulosuojat

• Mitä he tekevät:Säädä taivutussädettä kulmissa ja suojaa kaapelia sisään-/ulostulokohdissa.
• Mitä he korjaavat:Taivutusrikkomukset, murskatut vaipat reunoissa ja kitkapiikit kulmissa.
• Mitä etsiä:Sileät rullapinnat, vakaat rungot ja helppo ankkurointi/asemointi.

D) Kaapelikahvat (vetosukat) ja vetopäät

• Mitä he tekevät:Siirrä vetovoima tasaisesti kaapeliin (tai vetosilmään/päähän), mikä vähentää paikallista rasitusta.
• Mitä he korjaavat:Liukastuminen, johtimien vaurioituminen improvisoiduista solmuista ja vaaralliset vetoliitännät.
• Mitä etsiä:Oikea pitoalue, verkon laatu, turvallinen kiinnitys ja yhteensopivuus kääntölaitteiden kanssa.

E) Kääntimet, kiertymisenestoratkaisut ja vetolinjan hallinta

• Mitä he tekevät:Vähennä kierteen siirtoa ja pidä vetojärjestelmä linjassa.
• Mitä he korjaavat:Vääntymistä, mutkia ja epävakaata vetoa.
• Mitä etsiä:Järjestelmää vastaava kuormitus ja tasainen pyöriminen jännityksen alaisena.

F) Vinssit, vetolaitteet, vetopyörät ja työntö-/vetokoneet

• Mitä he tekevät:Tarjoa hallittua pitoa erityisesti pidemmissä tai raskaammissa vedoissa.
• Mitä he korjaavat:Manuaaliset vetorajoitukset, epäjohdonmukainen jännitys ja väsymyksestä johtuvat virheet.
• Mitä etsiä:Linjanopeuden säätö, jarrutus, yhteensopivuus mittauksen/kireyden valvonnan kanssa ja turvallinen ankkurointi.

G) "Tuki"-työkalut, jotka estävät hiljaa katastrofeja

• Kaapelirumputelineiden / kelojen käsittely:Estää vetämisen, rummun "karkaamisen" ja sivulatausongelmat.
• Mittaustyökalut:Auttaa vahvistamaan reitin pituuden ja suunnittelemaan rullavälit ja -vaiheet.
• Voitelustrategia:Ei "työkalu" metallin merkityksessä, mutta se on yksi suurimmista kitkan vähentäjistä, joita voit hallita.

Pikavalintataulukko

Käytä tätä nopeana suodattimena täsmäämisen yhteydessäSähkökaapelin vetotyökaluttyöehtoihin. (Vinkki: Jos olet epävarma, aseta suojaus ja kitkan hallinta etusijalle – nämä kaksi vähentävät uudelleenkäsittelyä eniten.)

Käytännöllinen kaapelinvetotyönkulku

Työkalun osto kannattaa vain, jos työnkulku on kurinalainen. Tässä on kenttäystävällinen sekvenssi, jonka voit standardoida eri miehistöille.

Vaihe 1: Esivetosuunnittelu (10–20 minuuttia, mikä säästää tunteja)

• Reittitutkimus:Laske mutkat, tunnista tiukat kulmat ja vahvista sisään-/ulostulokohdat.
• Kaapelitietojen tarkistus:Vahvista ulkohalkaisija, pienin taivutussäde ja vetotapa (pito vs. vetopää).
• Rullasuunnitelma:Päätä telan tyyppi ja väli; lisää kulma-/kuopparullat, joissa kitkapiikkejä odotetaan.
• Pilottilinjastrategia:Valitse kanavavapa/kala-lähestymistapa ja päivitä sitten tarvittaessa vetoköyteen/siimaan.
• Suojasuunnitelma:Tunnista terävät reunat, karkeat kaivannon pohjat tai siirtymät, jotka tarvitsevat suojat tai sisääntuloholkit.

Vaihe 2: Asennus, joka estää kaapelin vaurioitumisen

• Asenna sisääntulosuojaus ensin:Älä "vedä kerran ja katso". Suojaa reunat ennen kuin kaapeli koskettaa niitä.
• Aseta rullat tarkoituksella:Liian vähän rullia lisää vastusta; liian monet huonosti sijoitetut telat lisäävät tarttumiskohtia.
• Pidä kohdistus suoraan vinssin/vetimen kohdalla:Virheellinen kohdistus lisää sivukuormitusta ja vääntöä.
• Käytä asianmukaisia ​​kahvoja ja liitäntöjä:Vältä improvisoituja siteitä, jotka keskittävät stressiä.

Vaihe 3: Suorita veto hallitulla jännityksellä

1. Aloita hitaasti:Anna kaapelin "aseta" rullan reitille ennen nopeuden lisäämistä.
2. Kellon kulmat:Sijoita miehistön jäsen jokaiseen riskialttiiseen paikkaan tarkkailemaan mutkia ja kitkaa.
3. Ylläpidä viestintää:Yksinkertainen stop/slow/go protokolla estää väärinkäsitykset kohinan ja paineen alla.
4. Pysäytä, jos näet takin vaurion:Tauko nyt on halvempaa kuin vika myöhemmin.

Vaihe 4: Vedon jälkeiset tarkistukset, jotka vähentävät takaisinsoittoja

• Silmämääräinen tarkastus:Tarkista takin kunto kulmissa, läpiviennissä ja tunnetuissa karkeissa osissa.
• Vahvista reititys:Varmista, että kaapeli on oikein paikallaan ja ettei se ole tahattoman puristuksen alaisena.
• Dokumentoi asetukset:Valokuvat telojen sijoittamisesta ja sisääntulon suojauksesta auttavat jäljittelemään sen, mikä toimi.

Turvallisuus- ja laadunvalvonta, joka estää uudelleentyöskentelyn

Turvallisimmat työt ovat yleensä laadukkaimpia töitä, koska molemmat ovat riippuvaisia ​​ennustettavuudesta ja kontrolloiduista voimista. Tässä on käytännöllisiä ohjaimia, jotka sopivat päivittäiseen toimintaan hidastamatta miehistöä.

Kontrolli 1: "Heikoin lenkki" -luokituksen tarkistus

Jokaisessa vetojärjestelmässä on heikoin mitoitettu komponentti (kahva, kääntö, köysi, rulla, kiinnityspiste). Tämä komponentti määrittää turvallisen rajasi. Ostaminen toimittajalta, joka antaa selkeät arvosanat, vähentää arvailua.

Ohjaus 2: Kulmakuri

Kulmat ovat kohtia, joissa kitka, taivutussäde ja kaapelisuoja törmäävät. Jos budjetit ovat tiukat, investoi ensin kulmaratkaisuihin. Tässä myös vakaat, oikein mitoitetut rullat maksavat takaisin nopeasti.

Ohjaus 3: Indusoituneen jännitteen tietoisuus (jos mahdollista)

Tietyissä johto- ja joustoympäristöissä indusoitunut sähkö voi olla todellinen vaara. Erikoismaadoituslohkoja voidaan käyttää osana toimintasuunnitelmaa, kun työtapa sitä vaatii – noudata aina työmaasi turvallisuussääntöjä ja -standardeja.

Hankintaohjeet ostajille

Jos olet ostamassaSähkökaapelin vetotyökalutinsinööritiimille, näin voit arvioida vaihtoehtoja käyttämällä kriteerit, joilla on merkitystä alalla – ei vain luettelossa.

Pyydä tietoja, jotka vähentävät riskiä

• Nimelliskuorma ja käyttöalue:"Mihin se on luokiteltu ja missä sitä ei saa käyttää?"
• Materiaali ja laakeritiedot:Rullamateriaali vaikuttaa kaapelin suojaukseen; laakerien rakenne vaikuttaa kitkaan ja pitkäikäisyyteen.
• Asetusvaihtoehdot:Suoraviiva vs. kulma vs. pithead -asetuksien ei pitäisi olla "yksi kokoa kaikille".
• Varaosien saatavuus:Erityisesti rullille, kehyksille ja liikkuville kokoonpanoille.
• Pakkaukset vientilogistiikkaa varten:Estää vaurioita ennen kuin työkalut ehtivät edes työskennellä.

Osta "järjestelmä", ei vain työkalu

Parhaiten suoriutuvat asennukset ovat sovitetut sarjat: kanavatanko → ohjausköysi → vetoköysi → kääntyvä → kahva → rullat (suora + kulma + sisääntulo). Jos toimittaja voi auttaa sinua määrittämään täydellisen sarjan yleisiin työprofiileihisi, vähennät ristiriitoja ja paikan päällä tapahtuvaa improvisaatiota.

Mihin erikoistunut valmistaja sopii

Jos hankkeisiisi sisältyy toistuvia maanalaisia asennuksia, ojan reititystä tai linjan rakentamiseen liittyvää kaapelin käsittelyä, voi olla hyödyllistä työskennellä valmistaja, joka kattaa useita työkalukategorioita – koska yhteensopivuutta ja luokituksia on helpompi hallita koko järjestelmässä.

Esimerkiksi,Ningbo Lingkai Electric Power Equipment Co., Ltd. tarjoaa laajan valikoiman tuotteitaSähkökaapelin vetotyökalutluokka, mukaan lukien kanavatangot (pilottilinjan luomiseen), rullat (kitkan vähentämiseen), ja niihin liittyvät veto-/käsittelytarvikkeet – hyödyllisiä, kun yrität standardoida miehistösarjasi sen sijaan, että sekoitat vertaansa vailla olevia osia useista lähteistä.

FAQ

Viimeinen takeaway

ParasSähkökaapelin vetotyökalutälä vain vedä kovemmin – ne vähentävät kitkaa, suojaavat kaapelipintoja, hallitse mutkassädettä ja auta miehistöä ylläpitämään tasaista jännitystä. Jos standardoit työkalujärjestelmän yleisimpien reittien ympärille, näet vähemmän pysähtyneitä vetoja, vähemmän takkivaurioita ja vähemmän kalliita vaihtoja.
