Mitä ovat maanalaisen kaapelin asennustyökalut ja kuinka ne parantavat projektin tehokkuutta?

Abstrakti

Maanalaiset sähkö- ja viestintäverkot laajenevat nopeasti, kun kaupungit tavoittelevat turvallisempaa, luotettavampaa ja visuaalisesti puhtaampaa infrastruktuuria. Tämän muutoksen keskiössä ovatMaakaapelin asennustyökalut, jotka määrittävät rakentamisnopeuden lisäksi myös turvallisuuden, kaapelin pitkäikäisyyden ja järjestelmän pitkän aikavälin suorituskyvyn. Tässä artikkelissa tarkastellaan maanalaisten kaapelien asennustyökalujen koko ekosysteemiä, mukaan lukien avainsanoilla laajennetut muunnelmat, kuten maakaapelin vetotyökalut, kaapelin asennuslaitteet, kanavan sauvajärjestelmät, vinssit, rullat ja jännityksenvalvontalaitteet. Alan käytäntöihin ja suunnittelulogiikkaan pohjautuen selitämme, miten nämä työkalut toimivat, missä niitä käytetään ja miten ne valitaan vastuullisesti nykyaikaisten EEAT-standardien mukaisesti. Keskustelua informoi valmistuksen asiantuntemusNingbo Lingkai Electric Power Equipment Co., Ltd.ja keskittyy käytännön arvoon myynninedistämisväitteiden sijaan.

Sisällysluettelo

• Maakaapelin asennustyökalujen ymmärtäminen
• Miksi maanalainen asennus vaatii erikoislaitteita
• Laajennetut avainsanat ja työkalukategoriat selitetty
• Maakaapelin asennustyökalujen ydintyypit
• Kuinka nämä työkalut parantavat turvallisuutta ja kaapelien eheyttä
• Valintakriteerit eri projektiskenaarioihin
• Yleisten asennustyökalujen vertailutaulukko
• Teollisuuden sovellukset ja käyttötapaukset
• EEAT:n huomioita työkalujen valmistuksessa ja käytössä
• Usein kysytyt kysymykset
• Johtopäätös ja seuraavat vaiheet

Maakaapelin asennustyökalujen ymmärtäminen

Maanalaisten kaapelien asennustyökalut viittaavat erikoisryhmään mekaanisia ja hydraulisia laitteita, jotka on suunniteltu ohjaamaan, vetämään, suojaamaan ja kiristämään maanpinnan alapuolelle asennettuja sähkö- tai tietoliikennekaapeleita. Toisin kuin yläpuoliset kierretyökalut, maanalaiset järjestelmät toimivat ahtaissa ympäristöissä, kuten kanavissa, putkissa, kaivannoissa ja tunneleissa.

Nämä työkalut on suunniteltu hallitsemaan kitkaa, taivutussädettä, vetojännitystä ja kohdistustarkkuutta. Epäasianmukainen työkalu voi johtaa kaapelin vaipan vaurioitumiseen, eristysvaurioon tai ennenaikaiseen vanhenemiseen, jolloin työkalun valinta on kriittinen suunnittelupäätös pikemminkin kuin logistinen jälkikäteen.

Miksi maanalainen asennus vaatii erikoislaitteita

Kaapeleiden asentaminen maan alle tuo haasteita, joita ilmaisissa järjestelmissä ei ole. Näitä ovat näkymättömät reititysreitit, korkeammat kitkakertoimet, rajoitetut yhteyspisteet ja tiukemmat turvallisuusvaatimukset. Maanalaisten kaapelien asennustyökalut on suunniteltu erityisesti näihin ongelmiin.

• Vähentynyt näkyvyys ja rajoitetut korjausmahdollisuudet asennuksen alkaessa
• Suurempi mekaaninen rasitus johtuen kanavan kitkasta ja mutkista
• Suurempi lämmön ja kosteuden aiheuttamien kaapelivaurioiden riski
• Tiukemmat kaupunkiturvallisuus- ja ympäristömääräykset

Laajennetut avainsanat ja työkalukategoriat selitetty

Maakaapelin asennustyökalut -työkalujen laajuuden ymmärtämiseksi on hyödyllistä laajentaa alalla yleisesti käytettyä terminologiaa. Nämä muunnelmat kuvaavat usein toimintaa pikemminkin kuin täysin erillisiä tuotteita.

• Maanalaisen kaapelin vetotyökalut
• Kaapelin asennuslaitteet maanalaisiin järjestelmiin
• Kaapelivinssit ja vetokoneet
• Kanava- ja putkisauvajärjestelmät
• Kaapelirullat kaivantoon ja kanavaan
• Jännitteenhallinta- ja valvontalaitteet

Maakaapelin asennustyökalujen ydintyypit

• Kaapelivinssit– Tarjoa hallittua vetovoimaa pitkän matkan asennuksiin
• Kanava Rodders– Käytetään ohjaamaan ohjauslinjoja putkien läpi ennen kaapelin vetämistä

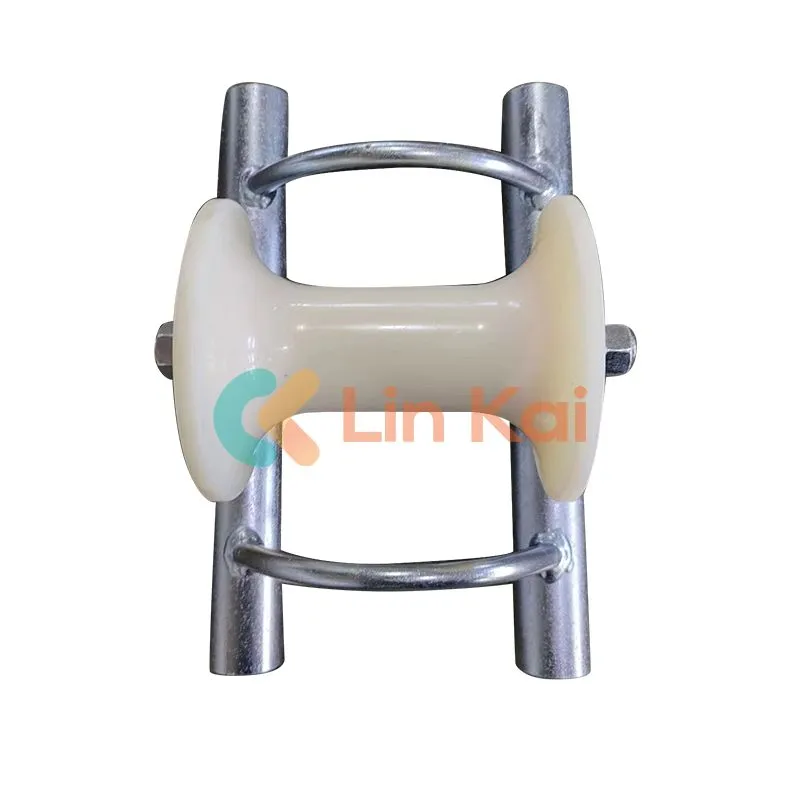

• Kaapelirullat– Vähennä kitkaa ja suojaa kaapelin vaipat sisään- ja ulostulokohdissa
• Vetokahvat– Kiinnitä kaapelit tasaisesti kireällä vedolla
• Jännitysmittarit– Tarkkaile vetovoimaa välttääksesi kaapelin rajojen ylittämistä

Kuinka nämä työkalut parantavat turvallisuutta ja kaapelien eheyttä

• Matalampi käsikäyttö vähentää loukkaantumisriskiä
• Hallittu jännitys estää johtimien venymisen
• Optimoitu taivutussäde suojaa eristekerroksia
• Pienempi kitka minimoi lämmön kertymisen vedon aikana

Valintakriteerit eri projektiskenaarioihin

• Kaapelin halkaisija ja paino
• Reitin pituus ja mutkien määrä
• Kanavan materiaali ja sisäpinnan kunto
• Kaupunki vs. maaseudun asennusrajoitukset

Yleisten asennustyökalujen vertailutaulukko

Teollisuuden sovellukset ja käyttötapaukset

• Kaupunkien sähkönjakeluverkot
• Uusiutuvan energian verkkoliitännät
• Teollisuuslaitosten infrastruktuuri
• Tietoliikenne- ja valokuitujärjestelmät

EEAT:n huomioita työkalujen valmistuksessa ja käytössä

EEAT:n näkökulmasta Underground Cable Installation Tools -työkalujen on tuettava todennettavissa olevaa asiantuntemusta, läpinäkyviä valmistusprosesseja ja todistettua kenttäsuorituskykyä. Valmistajat, kutenNingbo Lingkai Electric Power Equipment Co., Ltd.yhdenmukaistaa tuotesuunnittelu kansainvälisten asennusstandardien ja todellisten suunnitteluvaatimusten kanssa.

Usein kysytyt kysymykset

Mikä määrää maanalaisten kaapelien oikean vetovoiman?

Vetovoimaa ohjaavat kaapelin paino, kanavan pituus, kitkakerroin sekä mutkien lukumäärä ja säde. Käytännössä asentajat käyttävät jännityksen valvonta sekä reittilaskelmat pitämään vetokuormat kaapelin valmistajan sallimissa rajoissa.

Kuinka valitsen vinssin ja rumpuvinssin välillä?

Vetovinssi on usein suositeltavampi, kun tarvitaan jatkuvaa vetoa hyvällä ohjauksella ja kykyä hallita pitkiä vetoja köysilenkin avulla järjestelmä. Rumpuvinssit ovat yleisiä, kun halutaan, että vetoköysi säilytetään itse rummussa. Päätöksessäsi tulee ottaa huomioon sivuston ulkoasu, vetopituus, linjajohtamisen tarpeet ja kuinka aiot hallita jännitteitä.

Tarvitsenko todella kanavavapaa vai voinko vain kalastaa siiman putken läpi?

Lyhyille, puhtaille, suorille putkille manuaalinen siimakalastus saattaa toimia. Mutta kanavasauva (conduit rodding system) on paljon luotettavampi pidempään juoksuja, vanhempia kanavia tai reittejä, joissa on useita mutkia. Se vähentää yrityksen ja erehdyksen määrää, lyhentää työaikaa ja auttaa välttämään improvisoidun vedon aiheuttamia vaurioita.

Mitä eroa on kaapelin vetokahvalla, verkkosukilla ja kääntyvillä liittimillä?

Vetokahvat (verkkosukat) jakavat kuorman kaapelin vaipan pidemmälle osalle paikallisen rasituksen vähentämiseksi. Kääntyvät liittimet ovat välissä vetoköysi ja kahva vääntymisen vähentämiseksi, millä on merkitystä vedettäessä mutkissa tai kun köysi voi pyöriä. Yhdessä käytettynä ne voivat suojata sekä kaapelin eheys että asennuksen laatu.

Kuinka kaapelirullat voivat estää kaapelin vaurioitumisen kanavan sisääntulokohdissa?

Sisääntulokohdat ovat korkean riskin alueita, koska kaapeli siirtyy vapaasta tilasta suljettuun kanavaan. Telat ohjaavat kaapelia tasaisesti, vähentävät vaippaa hankausta ja säilyttää turvallisempi taivutussäde. Tämä on erityisen tärkeää raskaille MV/HV-kaapeleille tai kun reitti kääntyy välittömästi sisääntulon jälkeen.

Milloin minun pitäisi käyttää voiteluainetta ja mikä tyyppi on sopiva?

Voiteluainetta käytetään yleisesti, kun kitkan odotetaan olevan suuri: pitkät kanavat, useat mutkat, karkeat putkien sisätilat tai suuremmat kaapelin halkaisijat. Käytä kaapelin hyväksymää vetovoiteluainetta, joka on yhteensopiva kaapelin vaippamateriaalin ja paikallisten ympäristövaatimusten kanssa. Vältä "yleisiä" voiteluaineita, jotka voi heikentää takkeja tai jättää jäämiä.

Miten arvioin kitkan ja jännityksen ennen vedon alkamista?

Vetoa edeltävä arviointi sisältää tyypillisesti reittikartoituksen, mutkalaskennan, putkien tarkastuksen ja jännityksen arviointimenetelmän (usein kaapelin painoon, kitkaoletukset ja taivutuskertoimet). Suuremman riskin vetämisessä tiimit voivat yhdistää nämä arviot reaaliaikaiseen jännitysmittaukseen asennuksen aikana oletusten vahvistamiseksi ja ylikuormituksen estämiseksi.

Mitkä työkalut auttavat ylläpitämään vähimmäistaivutussäteen asennuksen aikana?

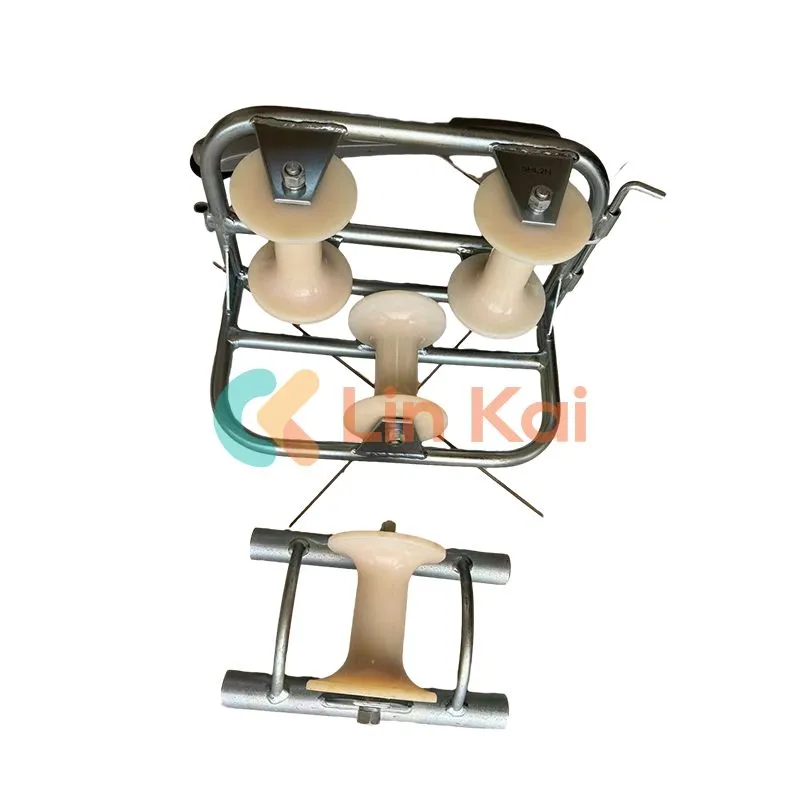

Taivutussäde on suojattu oikealla telan valinnalla, kulmateloilla, joissa suunta muuttuu, ja ohjatuilla vetomenetelmillä, jotka välttävät äkillisiä nykäyksiä. Herkkiin kaapeleihin asentajat voivat lisätä sädeohjaimia tai käyttää pyörät, jotka on suunniteltu ylläpitämään suurempia säteitä, mikä vähentää sisäisten johtimien ja eristysvaurio.

Mistä tiedän, onko kanava vapaa ennen kaapelin vetämistä?

Yleisiä vaiheita ovat kanavan pujotus, karan vetäminen (sisäisen välyksen vahvistamiseksi) ja testivetoköyden käyttö. Haastavissa ympäristöissä tiimit voivat käytä kanavien tarkastustyökaluja, kuten putkikameroita. Kanavan kunnon varhainen varmistus on yksi yksinkertaisimmista tavoista estää keskeytykset ja kaapelivauriot.

Mikä on "pilottilinja" ja miksi se on tärkeä?

Pilottiköysi on ensimmäinen kevyt siima, joka asetetaan kanavan läpi luomaan reitti vahvemmille vetoköydille ja lopulta itse kaapelille. Hyvin asetettu pilottilinja vähentää asennuksen epävarmuutta, mahdollistaa vaiheittaiset voimanvedot ja auttaa pitämään lopullisen kaapelin vedon hallinnassa ja ennustettavissa.

Kuinka voin vähentää kaapelin vääntymisen tai "korkkiruuvin" kiertymisen riskiä vedon aikana?

Kiertymisriskiä pienennetään käyttämällä kääntöliittimiä, pitämällä vetoköysi linjassa, hallitsemalla maksuja oikein ja estämällä köyden pyöriminen. Hallittu veto myös nopeudella on väliä. Jos kiertymistä ei huomioida, se voi johtaa sisäiseen stressiin ja mahdollisiin pitkän aikavälin suorituskykyongelmiin.

Mitkä maanalaisen kaapelin asennustyökalut ovat tärkeimpiä pitkän matkan vetämisessä?

Pitkän matkan työskentelyyn ydinjärjestelmään kuuluu yleensä oikeankokoinen vinssi, kalibroitu jännitysvalvonta, laadukas vetoköysi, oikeat kahvat ja kääntymiset, ja kitkanhallintatyökalut, kuten telat ja voiteluaineet. Monet hankkeet hyötyvät myös reitin suunnittelukäytännöistä ja vaiheittaisista vedoista, jotta kuormat pysyvät turvallisissa rajoissa.

Mitä asiakirjoja hyvämaineisen työkalutoimittajan tulee toimittaa?

Etsi selkeät tiedot (nimelliset kuormat, materiaalit, mitat), käyttöohjeet, huolto-ohjeet ja laadunvarmistustiedot. Valmistajat, kutenNingbo Lingkai Electric Power Equipment Co., Ltd.tyypillisesti tukevat työkaluja teknisellä dokumentaatiolla, joka auttaa urakoitsijoita valitsemaan ja käyttämään laitteita vastuullisesti, joka vastaa hyvin EEAT:n avoimuutta ja asiantuntemusta koskevia odotuksia.

Kuinka ylläpitän maanalaisen kaapelin asennustyökaluja käyttöiän pidentämiseksi?

Perushuoltoon kuuluu puhdistus käytön jälkeen (erityisesti voiteluaineen jäännös), telojen tasaisen pyörimisen tarkastus, kahvojen tarkastus katkenneiden säikeiden varalta, vinssin tarkastus komponentit ja jarrujärjestelmät sekä työkalujen varastointi kuivassa korroosion estämiseksi. Säännölliset tarkastukset vähentävät myös vikariskiä suuren kuormituksen toiminnassa.

Onko mahdollista käyttää uudelleen vetoköysiä ja kahvoja turvallisesti?

Usein kyllä, mutta vasta tarkastuksen jälkeen. Köydet tulee tarkistaa kulumisen, litistyneiden osien, saastumisen tai katkenneiden kuitujen varalta. Kahvat on tarkastettava vaurioiden ja vaurioiden varalta sovitustarkkuus. Uudelleenkäyttökäytäntöjen tulee noudattaa valmistajan ohjeita ja työpaikan turvallisuusprotokollia, erityisesti vedettäessä raskaampia tai korkeamman jännitteen kaapeleita.

Johtopäätös ja seuraavat vaiheet

Maakaapelin asennustyökalut ovat välttämättömiä nykyaikaisissa infrastruktuuriprojekteissa, ja ne vaikuttavat tehokkuuteen, turvallisuuteen ja pitkän aikavälin luotettavuuteen. Oikeiden työkalujen ja kumppanien valinta vähentää merkittävästi operatiivista riskiä.

Jos arvioit laitteita maakaapeliprojekteihin tai tarvitset räätälöityä teknistä ohjausta,ota meihin yhteyttäkeskustella ratkaisuista, jotka on suunniteltu todellisiin asennusolosuhteisiin.
