Mitkä sähkökaapelin vetotyökalut vähentävät riskiä hidastamatta työtä?

Quick Outline

• Diagnosoi, mikä aiheuttaa suurta jännitystä, vaurioita tai hitaita vetoja
• Yhdistä työkalutyyppejä vetotyyliin: putki, oja, kanavapankki, katto, jälkiasennus
• Käytä toistettavaa valintalistaa: kaapelin tiedot, reittigeometria, ympäristö, miehistön rajoitukset
• Ota käyttöön asennus ja vedä -työnkulku, joka vähentää työstämistä ja parantaa turvallisuutta

Todelliset kipukohdat kaapelia vetävien päänsärkyjen takana

Kun ihmiset etsivätSähkökaapelin vetotyökalut, he ostavat harvoin abstrakteja "työkaluja". He yrittävät estää työn verenvuodosta ja riskistä. Nämä ovat kipupisteet, jotka näkyvät yhä uudelleen:

• Kaapelin vaipan vaurioterävistä reunoista, huonoista rullista tai vääristä vetopäistä.
• Odottamattomia jännityspiikkejämutkissa, pitkissä juoksuissa tai ruuhkaisissa kanavapankeissa.
• Jumissa vedotjohtuvat kitkasta, roskista, romahtaneesta putkesta tai huonosti valitusta voiteluaineesta.
• Turvallisuusvaaratkuten snapback-alueet, hallitsemattomat kelat tai huono tiedonsiirto vetopolulla.
• Suunnittele painejoka työntää miehistöt pikavalintoihin (ja myöhemmin uusiin).
• Hankinnan hämmennys— Monet työkalut näyttävät samanlaisilta, mutta toimivat hyvin eri tavalla kuormitettuna.

Miltä "hyvä" näyttää kaapelin vedossa

Ennen kuin vertaat tuotteita, linjaa tuloksia. Hyvin suunnitellulla vedolla on tyypillisesti seuraavat ominaisuudet:

1. Hallittu jännitys(ei mysteeripiikkejä mutkissa tai siirtymissä).
2. Puhdas reititys(rullat/lohkot estävät pistekuormituksen ja hankauksen).
3. Vakaa rehu(kelatelineet ja rummun käsittely välttävät kiertymiä ja takaisinpyöritystä).
4. Oikea vetoliitäntä(kahvat/sukat/kääntökappaleet kaapelin koon ja tyypin mukaan).
5. Selkeää viestintää(käsimerkit, radiot ja määritelty pysäytysprotokolla).

Jos pidät nämä viisi tulosta näkyvissä, valitseSähkökaapelin vetotyökalutbrändistä tulee vähemmän nimiä ja lisää tarkoitukseen sopivasta suunnittelusta.

Tärkeimmät työkaluluokat

Useimpia kaapelin vetoja voidaan parantaa dramaattisesti keskittymällä muutamaan työkaluluokkaan, jotka hallitsevat kitkaa, kireyttä ja käsittelyä. Tässä on mitä priorisoida:

1) Vetovoima ja ohjaus

• Kaapelinvetimet / vinssittasaista vetovoimaa ja tasaista nopeutta varten.
• Capstan-tyyliset vetimetkun tarvitset sujuvaa hallintaa ja säädettävää pitoa köydestä.
• Dyno/jännitysvalvontatehdä "näkymättömästä" näkyväksi ja estää ylijännitetapahtumia.

2) Kaapelin ohjaus ja kitkan vähentäminen

• Kaapelirullatsuorille juoksuille, kulmille ja kaivon sisään-/ulostulokohtiin.
• Hyllyt/harkot(erityisesti yläpuolella tai korotetulla reitityksellä).
• Kanavien suojauskomponentit vähentämään kulumista siirtymäkohdissa.

3) Rajapintakomponenttien vetäminen

• Vetokahvat (kaapelisukat)mitoitettu ja mitoitettu kaapelityypille.
• Kääntyvätestämään kierteen siirtymistä (yleinen syy sisäisiin vaurioihin ja painajaisten käsittelyyn).
• Vetoköysi / vetoköysivalittu alhaisen venytyksen ja sopivan turvatekijän vuoksi.

4) Syöttö, käsittely ja asennus

• Kaapelirumpuliittimet / kelatelineetvakaata maksua ja vähemmän vääntöä varten.

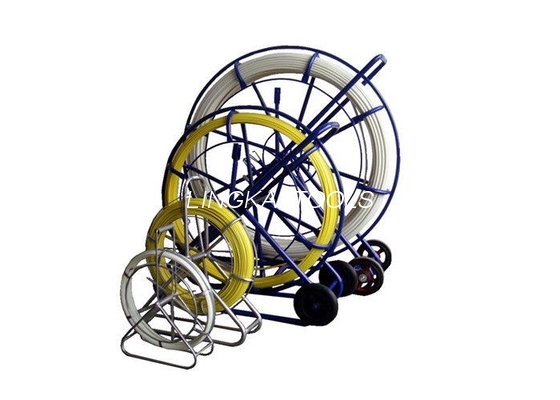

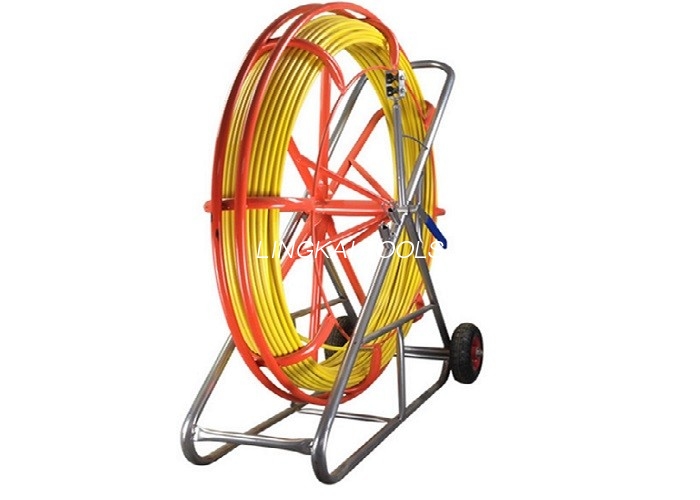

• Putkitanko / kanavatankoreitin testaamiseen ja vetolinjan asennukseen.
• Voiteluaineiden levitystyökaluttasaisen peittävyyden saavuttamiseksi ("toivo ja suihke" sijaan).

Kuinka valita oikeat työkalut vetoon

ParasSähkökaapelin vetotyökalutvalintaprosessi on tylsä ​​- hyvällä tavalla. Se on tarkistuslista, joka lisää selkeyttä ennen kuin miehistö on kellossa.

Vaihe A: Määritä kaapeli ja reitti

• Kaapelin tyyppi:LV/MV, panssaroitu/panssaamaton, yksiytiminen vs. moniytiminen, vaipan materiaaliherkkyys.
• Ulkohalkaisija ja paino:vaikuttaa kahvan kokoon, rullan tyyppiin ja käsittelylaitteisiin.
• Reitin geometria:pituus, mutkien lukumäärä, taivutussäde, sisään-/ulostulokulmat.
• Ympäristö:muta, pöly, vesi, lämpötila, suljetut tilat, liikenneolosuhteet.

Vaihe B: Päätä, mitä hallitset

• Kitkan hallinta:telat, pyörät, kulmaohjaimet, voitelustrategia.
• Jännitteen hallinta:Vinssin valinta, vetoakseli, jännityksen valvonta, pysäytysprotokolla.
• Kierteen ohjaus:oikea kääntökulman valinta ja suuntaus.
• Käsittelyn hallinta:vakaat kelatelineet, jarrutus, voittosuunta, säilytysrajoitukset.

Vaihe C: Rakenna "vähintään toimiva työkalusarja"

Jos hankinnat tarvitsevat nopean, perusteltavissa olevan luettelon, pyri saavuttamaan vähimmäisjoukko, joka vähentää riskiä ilman kustannuksia:

1. Kulma + suorat rullat sovitettu kaapelin kokoon ja paikan layoutiin
2. Nimelliset vetokahvat ja yhteensopivat kääntyvät kahvat
3. Luotettava vetoköysi (ja suunnitelma sen tarkastamiseksi)
4. Kelatelineet / rummun käsittely kontrolloidulla voitolla
5. Jännitysvalvonta (suositellaan pidempiin tai suurempia seurauksia vaativiin vetoihin)

Kenttävalmis työnkulku, joka ehkäisee vaurioita

Työkalut eivät korvaa prosessia. Tässä on työnkulku, jonka tiimit voivat toistaa projekteissa pitääkseen vedot sujuvasti ja turvallisesti. Käytä sitä tehtävää edeltävänä lyhyenä mallina.

1) Reittitodistus ja valmistelu

• Varmista, että putki/kanava on puhdas: todista vatsalla ja testaa vetoköysi.
• Tarkista taivutussäteet ja terävät siirtymät – asenna suojaus sisään-/ulostulokohtiin.
• Suunnittele telojen sijoitus niin, että kaapeli ei koskaan vetäydy reunoista tai betonista.

2) Aseta jännityssuunnitelma

• Määritä suurin sallittu jännitys kaapelin teknisten tietojen ja projektin sääntöjen mukaan.
• Määritä tarkkailija valvomaan jännitystä (tai lukemaan dynamometriä) ja puhelun keskeytyksiä.
• Merkitse snapback-/sulkuvyöhyke ja pane se täytäntöön.

3) Aseta vetoliitäntä oikein

• Valitse oikea kaapelin vetokahvan koko – liian pieni voi luistaa, liian suuri voi keskittyä jännitykseen.
• Asenna kääntyvä linjaan kiertymisen minimoimiseksi.
• Tarkasta köysi, kahvat, tapit ja liittimet ennen lastausta.

4) Vedä kurinalaisesti

• Aloita hitaasti asettaaksesi järjestelmän paikalleen ja lisää sitten hallittu tahti.
• Pidä syöttö vakaana kelalla – vältä äkillisiä kiihdytyksiä, jotka luovat "muistia" ja silmukoita.
• Pysäytä välittömästi, jos jännitys nousee odottamatta; vianmääritys ennen kuin pakotat sen.

5) Vedon jälkeiset tarkistukset

• Tarkista takin kunto, mutkat ja päätteen valmistelualue.
• Dokumentoi jännityshäiriöt ja päivitä "seuraava veto" -tarkistuslista.
• Puhdista ja tarkasta työkalut, jotta seuraava veto alkaa valmiina.

Sähkökaapelin vetotyökalujen vertailutaulukko

Tämän taulukon avulla voit yhdistää työtyyppisi työkaluluokkiin ja välttää "riittävän läheiset" vaihdot.

Vinkki: Kun vertailet toimittajia, pyydä nimelliskuorma-asiakirjoja, tarkastusohjeita ja yhteensopivuustietoja.

Yleisimmät virheet ja niiden välttäminen

• Reitin alirullaus:Rullan riittämättömyys mutkissa johtaa kulumiseen ja jännityspiikkeihin. Lisää telat paikkoihin, joissa kaapeli muuten koskettaisi mihinkään.
• Väärän otteen valinta:Kädensija, joka "sopii" ei ole sama kuin kahva, joka jakaa kuorman oikein. Yhdistä kahvan tyyppi ja koko kaapelin rakenteeseen.
• Kääntymisen ohittaminen:Twist on hiljainen tappaja – käytä kääntölaitteita estääksesi kierteen siirtymisen olosuhteiden niin vaatiessa.
• Ei pysäytysprotokollaa:Määritä selkeä "stop-now" -signaali ennen vedon alkamista. Se estää paniikkia ja loukkaantumisia.
• Jumissa vedon pakottaminen:Jos jännitys nousee odottamatta, pysähdy ja tee diagnoosi. Sen pakottaminen muuttaa usein korjattavissa olevan ongelman kaapelin vaihtamiseksi.
• Hallitsematon kelan voitto:Vakaa kelojen teline, jossa on kontrolloitu voitto, ehkäisee silmukoita, taitoksia ja käsittelyvammoja.

Mihin Ningbo Lingkai Electric Power Equipment Co., Ltd. sopii

Jos tiimisi tekee hankintojaSähkökaapelin vetotyökalutkunnallisiin töihin, teollisuusasennuksiin tai projektikohtaiseen urakointiin, tarvitset yleensä kahta asiaa kerralla: luotettavan tuotevalikoiman ja käytännöllisen tuen valinnassa ja konfiguroinnissa.Ningbo Lingkai Electric Power Equipment Co., Ltd.on sijoitettu ostajille, jotka haluavat konsolidoidun toimittajan kaapelin vetämiseen ja kieliin liittyvät laitteet sekä opastus työkalujen sovittamiseen työolosuhteisiin.

Älykäs hankintatoimenpide on standardisoida ydinsarjasi (rullat + kahvat + kääntölaitteet + kelan käsittely) ja lisätä sitten vetimet tai valvonta suuremman seurauksen projekteille. Tämä vähentää harjoittelukustannuksia ja tekee sivuston suorituskyvystä ennakoitavampaa.
