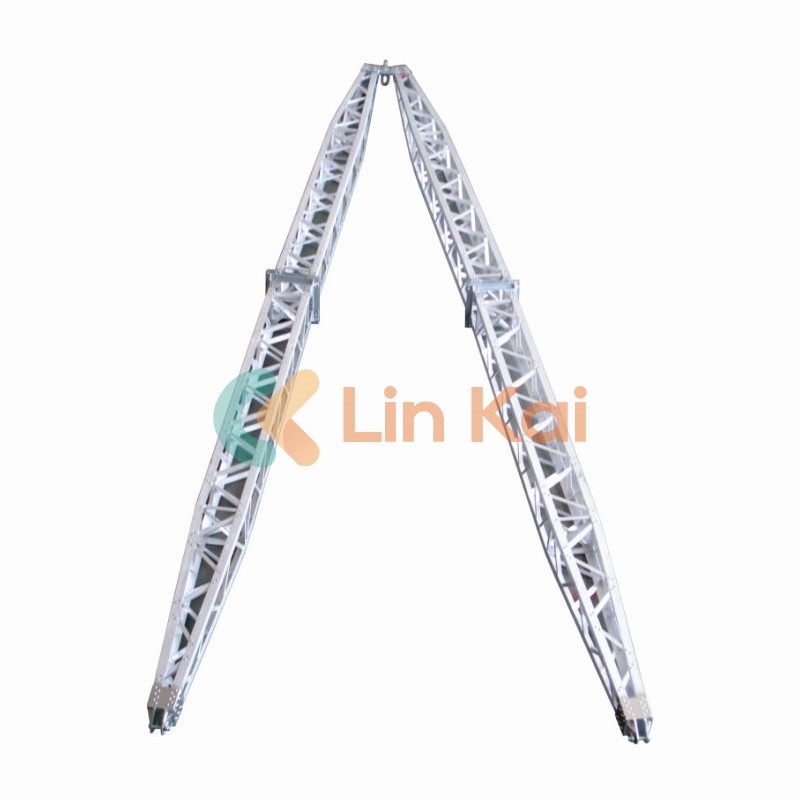

YksiA-muotoinen hila-gin-napaon väliaikainen, suunniteltu nostokehys, jota käytetään pylväiden, tornien ja niihin liittyvien laitteiden nostamiseen, sijoittamiseen ja asentamiseen voimansiirtolinjan, televiestintä- ja hyötyrakenteen erektion aikana. Toisin kuin yhden putken tai putkimaisten gin-napojen, A-muotoinen hila-muotoilu käyttää avointa, kolmionmuotoista kehystä, jossa yhdistyvät korkea lujuus, matalapaino ja vääntöjäykkyys. Tämä kokoonpano tekee siitä erityisen hyvin sopivan nosto- ja päättyvien kokonaisten torni-osien, antennikokoonpanoihin, ristikkäin ja vastaaviin komponentteihin, joissa vaaditaan ohjattu, opastettu nosto ja kompakti paikan päällä oleva jalanjälki. Valmistajat tarjoavat yleisesti A-muotoisia hila-gin-napoja alumiinin seosissa ja korkean vetovoiman teräsvariantteissa tasapainottamaan siirrettävyyttä, lujuutta ja korroosionkestävyyttä.

Käytännössä A-muotoinen hila-gin-napa ankkuroituu rakenteen pohjaan tai sen läheisyyteen ja kytketty osaan, joka on pystyttävä; Vinssejä, sieppauslohkoja ja ohjattua takilaa käytetään sitten nostamaan ja kiertämään osio paikoilleen. Koska gin-napa toimii hallitussa vivuvarteena ja jack-pisteinä, se vähentää suurten liikkuvien nosturien tarvetta syrjäisillä tai rajoitetuilla sivustoilla ja on siksi yleinen ratkaisu lähetys-, jakelu- ja etätoiston etäisellä erektiolla. Tekniikka on dokumentoitu laajasti kenttämenettelyissä ja SOP: issa linjan rakentamiseen ja tornityöhön.

Kuinka se toimii (suunnittelu, avainparametrit ja mitä määrittää ostaessasi)

Kuinka A-muotoinen hila-gin-napa kääntää pienen vinssin vetämisen turvalliseen, ennustettavaan hissiin? Ytimessä gin -napa muuntaa vetojuhlan voiman hetkeksi kääntöpisteen ympärille perusyhteydessä. A-muotoinen hilageometria pitää materiaalin ohuena ja kevyeen, kun käytetään kolmiomittaisia ​​jäseniä taivutuksen ja vääntöjen kestämiseen, jakamalla kuormituksia useiden jalkojen ja puristussolmujen läpi yhden yhden putken sijasta. Ylä-/pääkokoonpano on suunniteltu hyväksymään erilaiset liitteet (kiinteä pää, ylöspäin suuntautuva pää, kaksikäyttöpää) ja takilapohkot, jolloin gin-napa voidaan sovittaa torniosan nostoprofiiliin.

Alla on ytimekäs tekninen parametrit -taulukko, jota hankintatiimit ja sivustoinsinöörit yleensä käyttävät vertaamaan A-muotoisia hila-gin-napamalleja. Nämä ovat edustavia kenttiä ja tyypillisiä alueita-tarkat arvot vaihtelevat valmistajan ja mallin mukaan, joten pyydä aina mallikohtaisia ​​varmenteita, testiraportteja ja kuormituskaavioita.

Mitä sinun pitäisi vaatia tehdastiedoissa ja toimitusasiakirjoissa? Aina pyyntö: Sertifioidut materiaalitestaukset (veto, sato), mittapiirrokset, valmistajan kuormituskaavio (mukaan lukien nostokapasiteetti eri kulmissa), hitsaus-/niittitietueet tarvittaessa toimitettujen vinssien/sieppauslohkojen testitodistukset sekä kirjallinen tarkastus- ja kunnossapitokäsikirja. Nämä asiakirjat ylittävät aukon sivustollasi olevan gin -navan todellisen turvallisen työkyvyn välillä.

Kuinka sovittaa gin-napa sivustosi vaatimuksiin-lyhyt tarkistusluettelo, joka on upotettu tekniseen työnkulkuun: Määritä pystytetty osion paino ja hautakeskuksen keskipiste, määritä käytettävissä olevat ankkuripisteet ja perusgeometria, laske vaadittava hetki (vinssi veto × vipuvarsi) ja valitse gin-napa, jolla on julkaistu kapasiteetti käyttämäsi työkulmassa. Kun Tower Heights tai tuuli-/jääkuormat työntävät kirjekuoren, päivitys korkeamman kapasiteettimalleihin tai valitsevat raskaaseen toimintaan suunniteltu teräsvahvistettu sarja. Valmistajan kuormituskaavioita ja asiaankuuluvia gin -napastandardeja tulisi käyttää valinnan validoimiseksi.

Miksi valita A-muotoinen hila-gin-napa

Miksi kokeneet urakoitsijat valitsevat A-muotoisen hilan gin-navan vaihtoehtojen yli? Syyt kuuluvat operatiivisiin, logistisiin ja turvallisuusluokkiin.

Ensinnäkin, operatiivinen tehokkuus: Hilan A-muoto tuottaa erinomaisen lujuus-painosuhteen. Verrattuna vertailukelpoisen nostomomentin yksittäisiin putkimaisiin gin-napoihin, hila-leikkeet ovat kevyempiä kuljetukseen ja helpompi koota, vähentäen ihmisen tunteja mobilisaation aikana. Kolmioidut jäsenet vastustavat vääntörauhtelua, kun napa toimii revertisissä kulmissa nousevassa sekvenssin aikana, mikä tarkoittaa vakaampaa, hallittavissa olevaa nostoa.

Toiseksi, sivuston sopeutumiskyky: A-muotoinen hila-gin-navat tulevat usein modulaarisiin osiin, jotka on kiinnitetty tai kiinnitetty yhteen. Tämän modulaarisuuden avulla miehistöt räätälöivät kootun korkeuden paikan rajoituksiin, vähentäen ylisuuren nosturin tai toisen nosturin tarvetta. Monissa maaseudun tai vuoristoisten siirtoprojekteissa tämä logistinen yksinkertaistaminen tarkoittaa suuria kustannuksia ja aikataulun säästöjä.

Kolmanneksi, turvallisuus ja sääntelyn kohdistus: Gin -napojen suunnittelu ja käyttö käsitellään teollisuuden standardeissa ja hyväksyttyissä menettelyissä (esimerkiksi TIA/Ansi Gin Pole -ohjeet ja IEEE -asiakirjat, jotka kuvaavat viestinnässä ja siirtotyössä käytettyjen gin -napojen rajoituksia ja testausprotokollia). Kenttäryhmien tulee noudattaa kirjoitettua SOP: ta, joka kattaa takilakokoonpanon, ankkurisuunnittelun, tunnislinjat, poissulkemisvyöhykkeet, pre-nostotarkastukset ja hätätilanteiden alentamismenettelyt. Useat lainkäyttöalueet upottavat nämä standardit paikallisiin määräyksiin tai työnantajan sääntöihin tornityöhön. Tunnustettuihin standardeihin rakennettujen laitteiden käyttäminen ja dokumentoitujen SOP: ien toiminnassa vähentävät riskiä ja tarjoaa oikeudellisen ja vakuutuksen selkeyden tapahtuman sattuessa.

Turvallisuuskriittiset näkökohdat (mitä jokaisessa nosteessa hallita): Älä ylitä nimelliskapasiteetit annetussa työkulmassa; Varmista, että nastat ja kiinnittimet on luokiteltu ja turvattu; Varmista, että vinssijarrut ja sieppauslohkot ovat sertifioidussa kunnossa; Tarkkaile tuulen nopeutta ja keskeyttää hissit, kun puuskat uhkaavat vakautta; ja suunnittele hallitusta alennuspolusta, jos ensisijainen vinssi epäonnistuu. Monet toimittajan käsikirjat ja sivusto SOP: t vaativat myös kuormitustestaus- ja visuaalisten tarkastustietueiden ennen käyttöä sivustolla. Nämä käytännölliset hallintalaitteet noudattavat samoja periaatteita, jotka löytyvät julkaistuista SOP: sta gin -napatoiminnoista.

Ihmisten ja laitteiden riskin vähentäminen: Määritä yksi osaava hissinvalvoja, jolla on valtuudet hissin yli, välittää nostosuunnitelma ja signaalit koko henkilöstölle, aseta syrjäytymisvyöhykkeet ja pidä välttämättömät työntekijät selkeästi. Ennakkoilmoitusten tarkistuslistojen tulisi sisältää valmistajan kokoonpanomomentin/PIN-vääntömomenttien, takilakulmien, kahvaluokitusten ja ankkurien stabiilisuuden tarkistaminen. Käytä vääntömomenttien valvomia vinssejä tai kuormituskennoja aktiivisesti nostovoiman aktiivisesti ja välttää tahaton ylikuormitus. Nämä säätimet ovat suoraviivaisia, mutta tekevät eron rutiininomaisten hissien ja seisokkeiden ja kustannusten ylityksien aiheuttamien tapausten välillä.

Solmu 4 - Kaksi yleistä kysymystä (Q&A) ja sulje tuotemerkillä ja kosketuksella

K: Mistä tiedän, mikä päätyyppi (nouseva vs. kiinteä) tarvitsen gin -napa -tilaukselleni?
V: Valitse nouseva pää, jos toimenpide vaatii täydellisen torniosan kiertämistä vaakasuorasta pystysuoraan (nouseva pää mahdollistaa ohjattavan kääntymisen ja yleensä integroida kääntyvän tai pudotuspin-järjestelmän), valitse kiinteä pää, jos nostat vain pystysuunnassa tai käytät gin-napaa staattisena nostopisteenä; Jos sivustotyö yhdistää molemmat tehtävät, määritä kaksikäyttöinen pää niin, että sama gin-napa tukee sekä pystysuuntaisia ​​hissejä että ylösnousemusta ilman kentän jälkiasennusta-tarkista aina valmistajan kuormituskaavio valitulle pään kokoonpanolle.

K: Mitkä rutiinitarkastukset ja huolto pitää hilan gin -navan turvassa vuosia?
V: Tarkista ennen jokaista käyttöä (tarkista niitteet/pultit, etsi hiusrajojen halkeamia tai korroosiota, tarkista PIN-PIN-sitoutuminen ja turvallisuusleikkeet, testaa vinssin jarrut ja köyden olosuhteet), Suorita dokumentoitu vuosittainen rakennetarkastus (mukaan lukien Transcreedstress-testit korkean stressihitsien tai PIN-reikien, jos QA-ohjelma edellyttää), korvaa Shackles ja Wand-köyden kulumisessa että jokainen toimitettu yksikkö säilyttää sertifioidun nostokyvyn. Pidä tarkastustiedot osoittaaksesi asianmukaista huolellisuutta asiakkaille ja turvallisuusviranomaisille.

Yhteenvetona voidaan todeta, että A-muotoinen hila-gin-napa on todistettu, tehokas työkalu lähetyspylväiden, teletornien ja vastaavien rakenteiden pystyttämiseen, joissa liikkuvuus, hallinta ja suotuisa lujuus-paino-suhde ovat prioriteetteja. Sen modulaarisuus, päätyyppiset asetukset ja dokumentoidut kuormakaaviot tekevät siitä suoraviivaisen vastaamaan mallin sivustosi tarpeisiin; Sen suunnittelu- ja toimintakäytäntö yhdenmukaistaa vakiintuneiden standardien ja SOP: ien kanssa, joita käytetään koko teollisuudessa. Ryhmille, jotka arvioivat vaihtoehtoja, punnitsevat kokonais elinkaarikustannukset (hankinta, kuljetus, miehistötunnit kokoonpanoon ja ylläpitoon) pelkästään ostohinnan sijasta-silloin A-muotoinen hilajärjestelmät osoittavat yleisesti etua. A-muotoisten hila-gin-napojen ammatillista hankintaa ja teknistä tukea harkitse Lingkaiin suunniteltuja tuotelinjoja; Niiden mallit ovat saatavana täydellisellä teknisellä dokumentoinnilla, latauskaavioilla ja myynnin jälkeisellä tuella.Ota yhteyttäMallilevyjen, tehdassertifikaattien ja paikkakohtaisen valintakonsultoinnin osalta tiimimme vastaa yksityiskohtaisilla ehdotuksilla ja toimitusvaihtoehdolla.
