Nimi: |
Kaapeliverkkosukkakahva |
Puku: |
OPGW, ADSS |
Ladata: |
15 kn |
Malli: |
SLE |
Pituus: |
1,4 m |
Käytä: |
OPGW-sivusto |

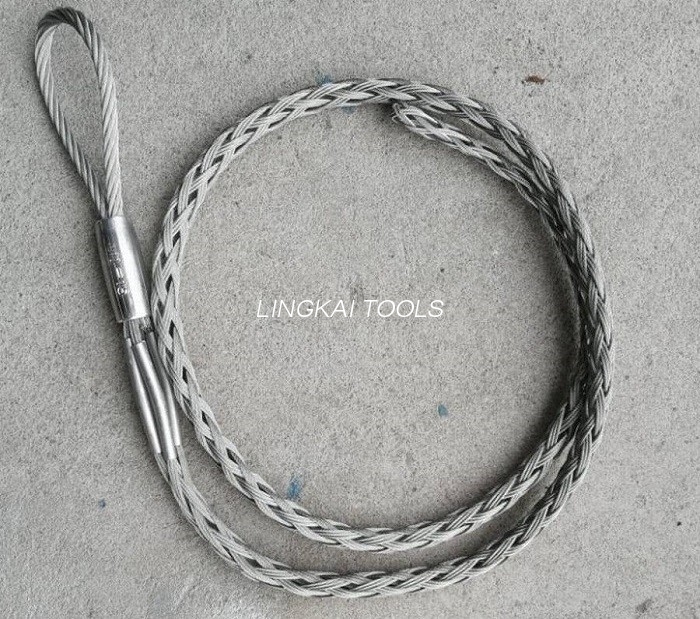

Optinen kuitukaapeliverkkopistoke , OPGEW kaapelinvetokahva
Kaapeliverkkosukkakahvan tekniset tiedot
Optinen kuitukaapeliverkkopistoke , OPGEW kaapelinvetokahva
OPGW-sivuston optinen kuitukaapelityökalut Rakennusverkko tietoliikennekaapelille
| Tuotenumero | Malli | Soveltuva maajohdon halkaisija (mm) | Kuorma (kN) | |
| 17141 | 17141s | SLE(S)-1 | 7-11 | 10 |
| 17142 | 17142s | SLE(S)-1.5 | 11-15 | 15 |
| 17143 | 17143s | SLE(S)-2 | 15-18 | 20 |
| 17144 | 17144s | SLE(S)-2.5 | 18-22 | 25 |
| Soveltuva kaapeli mm |
Nimelliskuorma (kN) |
Pituus (m) |
| φ10teknetium?5 | 10 | 2 |
(käyttää :to ADSS .OPGW -rakennetta)
| Tuotenumero | Malli | Sopivan kaapelin halkaisija (mm) | Nimelliskuorma (kN) |
| 21361 | SLW16 | Φ12~16 | 8 |
| 21362 | SLW20 | Φ16-20 | 10 |
| 21363 | SLW25 | Φ20-25 | 12 |
| 21364 | SLW37 | Φ25 ~ 37 | 18 |
| 21365 | SLW50 | Φ37-50 | 28 |
| 21366 | SLW60 | Φ50-60 | 15 |
| 21367 | SLW80 | Φ60-80 | 20 |
| 21368 | SLW100 | Φ80 ~ 100 | 25 |
| 21369 | SLW120 | Φ100 ~ 120 | 30 |
| 21370 | SLW150 | Φ120 ~ 150 | 30 |
OPGW Construction Mecsh Cable Sock Grips -sovellus
Tätä verkkokaapelitarrainta käytetään APGW:n ja ADSS:n rakentamiseen, ADSS tarkoittaa täysin dielektristä itsevaraista optista kuitukaapelia, OPGW viittaa optisen tehon maadoitusjohtoon.
Toimintatapa:
OPGW Construction Mesh Cable Sock Grips Single Thimble Kaapeliverkkosukkakahva
1. Aloita nauhoitus kaapelikahvan silmukasta tai ankkurointipäästä.
2. Pujota pitsi halkeaman kahden ensimmäisen silmukan läpi ja vedä.
3. Älä vedä pitsiä liian tiukalle tässä vaiheessa, vaan jätä vierekkäisten silmukoiden väliin suunnilleen leveyden verran tilaa.
4. Kun jatkat pituutta, vedä kahvan avointa puolta niin leveästi toisistaan kuin on tarpeen.
5. Yritä saavuttaa tasainen ja verkkonauhoite, koska se lisää otteen vahvuutta vedettäessä.
6. Sido lopuksi pitsin pää, kerran tai kahdesti kahvan pään ympäri ja kierrä pää kunnolla yhteen. Ylimääräinen pitsi voidaan leikata pois.
Vaijerikaapelin kahva ulkokaapelin seuraamiseen;
1, tietoliikennekaapeli
2, kuitukaapeli
3, koaksiaalikaapeli
4, syöttökaapeli
5, hybridikaapeli
6, aaltopahvikaapeli
7, sileä kaapeli
8, punottu kaapeli
