Kuvaus: |
Voimansiirtolinjan kääntyvät nivelet |
Työkuorma: |
Max. 320 KN |
Yhteys: |
Ohjausköysi pistoliitoksella |
Tyyppi: |
Kiinnitystyyppi ja niveltyyppi |
Köyden halkaisija: |
Max. 38 mm |
Toimitus: |
10 päivän sisällä |
Kääntöliitokset on valmistettu lujasta seosteräksestä, galvanoitu. Suunniteltu erityisesti kantamaan suuria radiaalikuormia. Huomaa, että kääntöliitoksia ei voi käyttää vetoköyden liittämiseen. Koska vetoköyden tulee kulkea hydraulisen vetäimen kannattimet.
Swivel Joint -liitintä käytetään johtimien vetämiseen. Sen sisällä on kuulalaakerit, jotka poistavat vääntövoiman johtimia sidottaessa. Kääntöliitokset soveltuvat vetoköyden yhdistämiseen johtimiin asennettuihin verkkohylsyn liitoksiin. Kääntöliitoksia käytetään myös yhdistämään vetoköysi juoksulautojen kanssa.
Voimansiirtolinjan kierrekiinnittimet

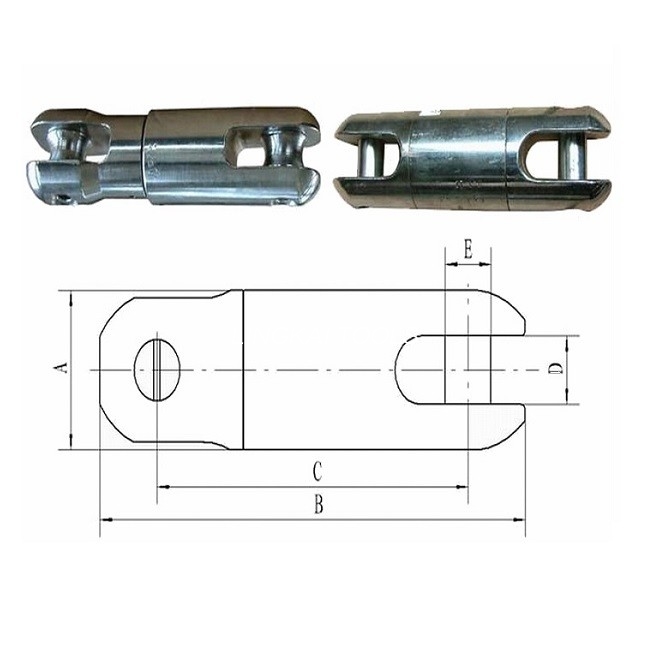

| Tuote nro | Malli | Liittimen koko (mm) | Nimelliskuorma (KN) | Paino (kg) | ||||
| A | B | C | D | E | ||||
| 17121 | SLX-0.5 | 19 | 61 | 40 | 8 | 9 | 5 | 0.2 |
| 17122 | SLX-1 | 30 | 100 | 72 | 12 | 13 | 10 | 0.4 |
| 17123 | SLX-2 | 35 | 120 | 90 | 14 | 14 | 20 | 0.55 |
| 17124 | SLX-3 | 37 | 129 | 92 | 16 | 16 | 30 | 0.65 |
| 17125 | SLX-5 | 42 | 154 | 115 | 18 | 17 | 50 | 1.5 |
| 17126 | SLX-8 | 57 | 220 | 165 | 24 | 22 | 80 | 2.4 |
| 17127 | SL130 | 62 | 248 | 192 | 26 | 24 | 130 | 3.5 |
| 17128 | SL180 | 75 | 294 | 222 | 26 | 26 | 180 | 7.2 |
| 17129 | SL250 | 85 | 331 | 251 | 30 | 30 | 250 | 10.6 |
| 17130 | SL250Y | 80 | 323 | 243 | 30 | 30 | 250 | 8.0 |
| 17130A | SL320 | 85 | 346 | 264 | 38 | 30 | 320 | 9.7 |
