Kuvaus: |
Voimansiirtolinjan juoksupäälevy |
Työkuorma: |
Max 320 Kn |
Tehtävä: |
Jousijohdot |
Johtajien määrä: |
2,3,4,6 |
Kielipalojen nivelleveys: |
75-125mm |
Malli: |
SZ4A-13 SZ4B-18 SZ4B-25 SZ4B-32 |

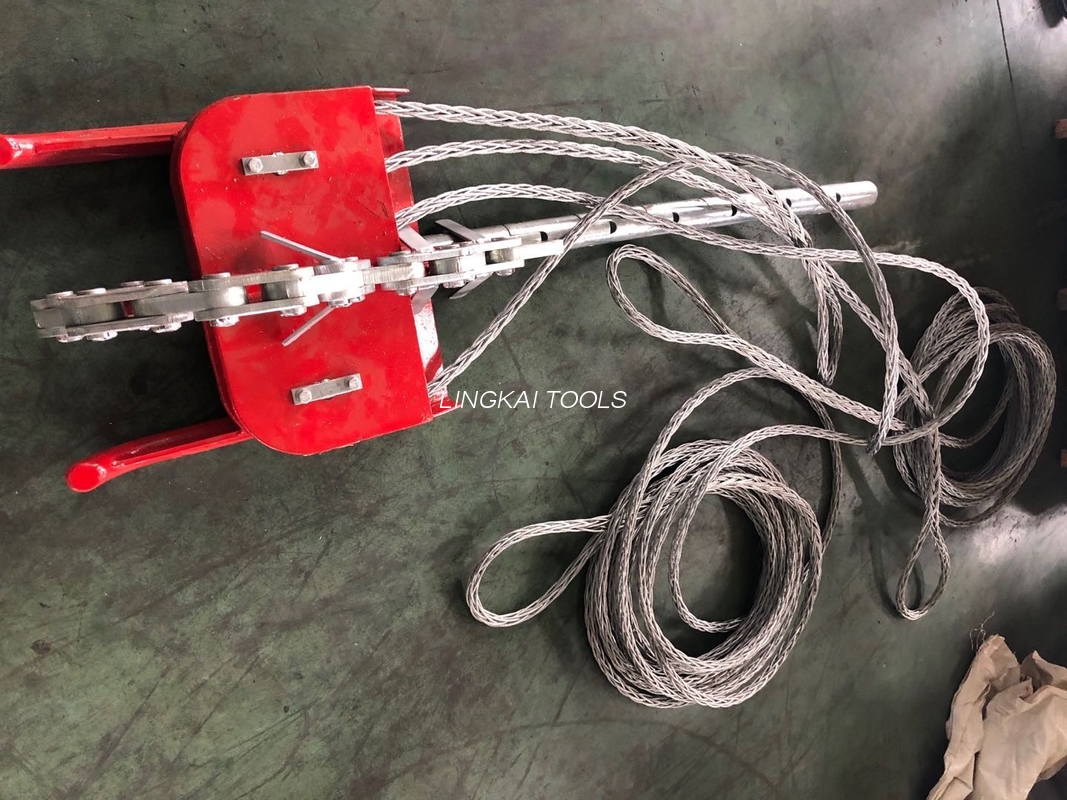

Juoksulaudat Tasapainotyypin neljä nippujohtimia ilmajohtojen rakentamisessa
Tuotteen kuvaus
Running Head Boards -levyjä käytetään niputettuihin johtimien sidomiseen ja jousikappaleiden vetämiseen. Olemme suunnitelleet ja valmistaneet 2, 3, 4, 6,8 johtimia juoksulaudat. Juoksulaudat ovat kahdenlaisia asiakkaan vaatimusten mukaan. Toinen on kiinnitystyyppinen, toinen on tasapainotyyppinen keskipyörällä ja teräslangan vetoköydellä.
Tekniset parametrit
| Tuotenumero | Malli | Nimelliskuorma (kN) | Paino (kg) | Käytettävän pyörän leveys (mm) | Ominaisuudet |
| 17231 | SZ4A-13 | 130 | 96 | 100 | Tasapainoinen hihnapyörätyyppi |
| 17232 | SZ4B-13 | 130 | 65 | 100 | Johtimet ovat toisistaan riippumattomia. |
| 17233 | SZ4B-18 | 180 | 95 | 110 | Johtimet ovat toisistaan riippumattomia. |
| 17234 | SZ4B-25 | 250 | 110 | 110 | Johtimet ovat toisistaan riippumattomia. |
| 17238 | SZ4C-25 | 250 | 88 | 110 | Johtimet ovat toisistaan riippumattomia. |
| 17239 | SZ4B-32 | 320 | 150 | 125 | Johtimet ovat toisistaan riippumattomia. |
2 mukana toimitettua johtimia jakotauluja
| Tuote nro | Malli | Kuvaus | Työkuorma (KN) | Paino (kg) | Marks |
| 17220 | SZ2-8 | Käytetään 508X75 merkkijonolohkolle | 80 | 17 | Kapellimestari joustavat erillään eri härkäpyöristä |
| 17221 | SZ2-8A | Käytetään 660X100 merkkijonolohkolle | 80 | 19 | |
| 17222 | SZ2-8B | Käytetään 822X110 merkkijonolohkolle | 80 | 20 | |
| 17223 | SZ2A-8 | Käytetään 660X100 merkkijonolohkolle | 80 | 90 | Tasapainopyörän rakenne |
| 17224 | SZ2B-13 | Käytetään 822X110 merkkijonolohkolle | 130 | 55 | Kapellimestari joustavat erillään eri härkäpyöristä |
| 17225 | SZ2C-13 | Käytetään 916X110 merkkijonolohkolle | 130 | 50 | |
| 17226 | SZ2B-18 | Käytetään 1024X125 merkkijonolohkolle | 180 | 65 |
Käyttö: Käytetään 2 niputetun johtimen pujottamiseen, pilottivaijerin yhdistämiseen johtimiin. Pystysuorat raskaat lenkit pitävät juoksulaudan vaakasuorassa asennossa, jotta se pääsee oikein nauhapalikoihin. Tasapainopyörätyyppiä käytetään tavallisesti 2 niputettuun johtimeen, jotka vedetään samoista kiristinpyöristä.
