Nimi: |
Hydrauliputkien taivutin |
Malli: |
SWG-3 |
Ulostulo: |
180 kn |
Aivohalvaus: |
320 mm |
Seinä paksuus: |
2,5-5 mm |
Paino: |
97kg |

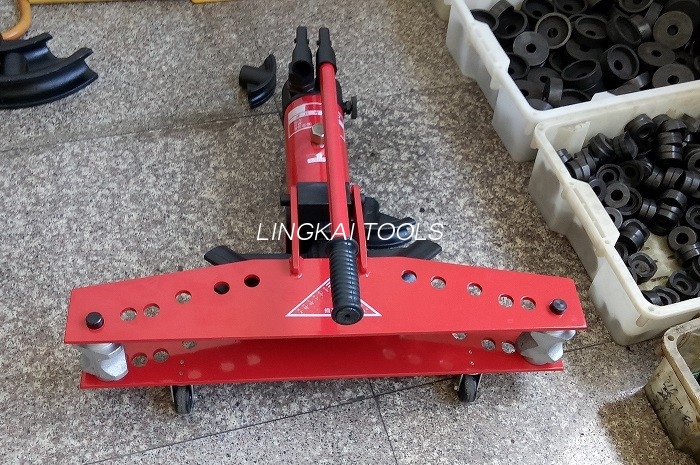

Hydraulinen kannettava manuaalinen putken taivutin SWG-3 180 kN:n teholla ja 320 iskuntiolla
SWG alumiininen hydraulikisko taivutuskoneen kiinteä rakenne
Hydrauliset putkien taivuttimet
|
Tuotenumero |
06250 | 06250-1 | 06250-2 | 06250-3 | 06250-4 | 06250-5 |
| Malli | SWG-25 | SWG-1 | SWG-2 | SWG-3 | SWG-4 | SWG-5 |
|
Ulos laitettu |
60 | 100 | 160 | 180 | 200 | 200 |
|
(MM) Aivohalvaus |
120 | 160 | 230 | 320 | 380 | 380 |
| Seinän paksuus (mm) | 1,5-5 | 2-5 | 2,5-5 | 2,5-5 | 2,5-6 | 2,5-6 |
|
Paino |
16 | 20 | 47.5 | 97 | 137 | 186 |
|
(rad) Taivutuskulma |
π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | ≤90° |
|
(mm) Putken halkaisija |
Φ10 Φ13 Φ16 Φ19 Φ22 Φ25 |
Φ13 Φ16 Φ19 Φ22 Φ28 Φ34 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75,5 Φ89 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75,5 Φ89 F108 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75,5 Φ89 Φ108 Φ114 |
Kokoonpano: Soveltuu galvanoitujen vesiputkien, paksujen teräsputkien, johdinputkien ja kaasuputkien taivutukseen ja muotoiluun.
Ominaisuudet:
1 Manuaalinen hydrauliputkien taivutin sopii tavalliselle vesiputkelle, lankaputkelle, paksuseinäiselle putkiputkelle, taivuttamalla kulmaa 90º.
2 1/2"-2" voidaan muotoilla 90º kerralla, 2 1/2"-4" putkia on siirrettävä ja taivutettava viisi kertaa vaadittuun radiaaniin.
Toiminto
1. Se on suunniteltu taivuttamaan 125 mm:n kokoisia virtakiskoja, joita käytetään sähköntuotantotehtaissa. Voimansiirtoasema ja kuparivirtakisko ja alumiinikisko.
2. 2 in l vaaka- ja pystytaivutus saatavilla. Se on todella yksi kone kahdessa toiminnossa.
3. Hydraulisylinteri 35 tonnin ulostulovoimalla. Se on erittäin tehokas nopeassa nopeudessa ja korkeassa tehokkuudessa.
4. Se on valmistettu kääntötyylillä, jotta työkappale on helppo ottaa.
5. Laitteen runko on valmistettu erittäin kestävästä seosteräksestä. Tämän seurauksena se on kevyt kantamiseen kätevästi. Taivutuskisko tasaisesti
6. Ouick-liitin helpottaa lastausta ja purkamista.
7. Vakio ja kokoaminen;Vaakasuuntainen taivutussuulake:Yksi liikuteltava muotti.kaksi taivutustankoa, yksi sovitin.Erektiivinen taivutusmuotti.yksi stanssausrunko.kaksi isoa kahvalankaa.kaksi pientä kahvalankkua.seitsemän puolikuun muottilevy, kaksi tukea erektiotaivuttamiseen.
