Kuvaus: |
Johdinnivelkompressori |
Puristusvoima: |
Max. 300 tonnia |
Hydraulinen paine: |
Max. 94 MPa |
Tyyppi: |
Moottoroitu hydraulinen |
Johdinliitoksen halkaisija: |
Max. 120 mm |
Kompressorin isku: |
Max 40mm |

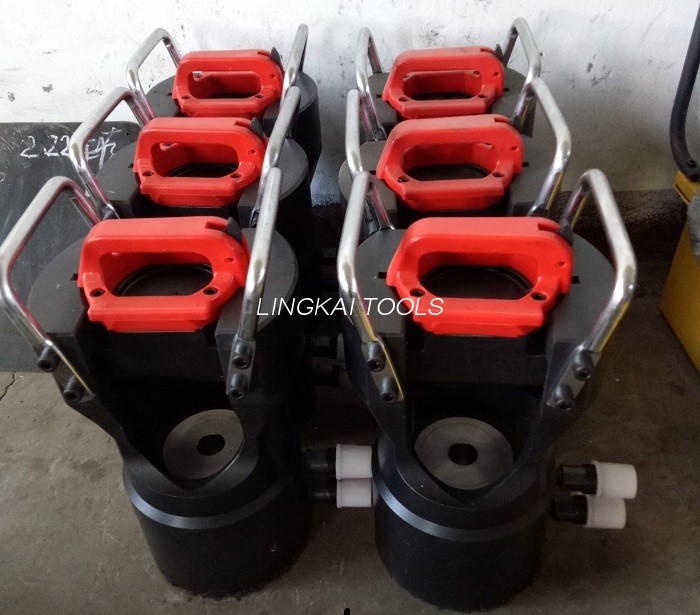

Hydraulista kompressorikonetta käytetään johtimien liittämiseen voimansiirtojohdossa. Sarja sisältää hydraulikompressorin, moottoroidun hydraulipumpun ja suulakesarjat eri johdinliitoksen mukaan.
Hydrauliset kompressorit johdinliitoksille
| Tuote nro | Malli | Max. Puristusvoima (KN) | Max. Hydraulipaine (MPa) | Max. ACSR-koko (mm²) | Isku (mm) | Paino (kg) |
| 16101 | QY-25 | 250 | 60 | 240 | 22 | 6 |
| 16102 | QY-35 | 350 | 70 | 240 | 25 | 12 |
| 16103 | QY-65 | 650 | 94 | 500 | 25 | 25 |
| 16104 | QY-125 | 1250 | 94 | 720 | 25 | 40 |
| 16105 | QY-200 | 2000 | 94 | 1440 | 25 | 85 |
| 16106 | QY-250 | 2500 | 94 | 2500 | 35 | 126 |
Käyttö: Hydraulista kompressoripäätä käytetään moottoroidun hydraulipumpun kanssa johdinliitoksen tai maadoitusjohdon liitoksen puristamiseen. Se on valettu erittäin lujasta teräksestä.
Huomautus:
- QY-25, QY-35 ohjataan käsin tai sähköpumpulla; QY-65, QY-125, QY-200 käytetään moottoroidulla hydraulipumppuasemalla korkealla paineella.
- Katso tuotenumero 16141-16153 hydraulipumppuasemille; Tuotenro 16161-16163 käsikäyttöisille pumpuille.
- Mukana puristusmuottisarjat. (Katso nimikkeet 16121-16126 ja 16131-16134.)
Moottoroitu hydraulipumppuasema QY-125:lle (malli: YBG-94WQ)
| Tuote nro | Kuvaus | Max. Hydraulipaine (MPa) | Öljyvirtaus (l/min) | Teho (KW) | Paino (kg) |
| 16146 | Bensiinimoottorikäyttöinen hydraulipumppuasema, joka on asennettu käsikärryyn | 75 | 1.5 | 4.1 | 68 |
Huomautus: Pumppuasemat toimivat vain hydraulikompressoreiden tai muiden laitteiden virtalähteinä.
Bensiinimoottori on Japanista tuotu HONDA
Hexagon Compression Die setit
| Tuote nro | Sopiva kompressori | Kuusikulmaisen suutinsarjan tekniset tiedot (puristusliittimen ulkohalkaisija, L alumiinipuristusliittimelle, G teräsliittimelle) |
| 16121 | QY-25 | Kupari- tai alumiinipäätteet 16-240mm2 |
| 16122 | QY-35 | L – 16, 18, 20, 22, 24, 26, 30, 32, 34, 36 mm |
| 16123 | QY-65 |
L - 26, 28, 30, 32, 34, 36, 38, 40, 45, 50 mm G -12, 14, 16, 18, 20, 22, 24, 26 mm |
| 16124 | QY-125 |
L - 26, 28, 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60 mm G -12, 14, 16, 18, 20, 22, 24, 26 mm |
| 16125 | QY-200 |
L - 26, 28, 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60, 65, 70, 75, 80 mm G -12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 mm |
| 16126 | QY-250 |
L - 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60, 65, 70, 75, 80,95,100 mm G -16, 18, 20, 22, 24, 26, 28, 30, 32,34,36,38,42,44,45,48,50 mm |
Huomautus: Kuusikulmaiset muottisarjat voidaan valmistaa asiakkaan vaatimusten mukaan.
Lähetys
1. Laitteet ja työkalut toimitetaan konteissa tai ilmateitse.
2. Lähetämme tuotteet normaalisti 10 päivän kuluessa maksun vastaanottamisesta.
3. Vakiotuotteelle on saatavilla varastossa.
