Puristin johtimille: |
Alumiiniseosruuvipihdit |
Tangon pituus: |
Max 6 metriä |
Osion alue: |
Kaapeli max 120 neliömetriä |
Eristetty sauva: |
Lasikuitutikku |
Maadoitusliittimet: |
Alumiiniset puristimet eristetyillä kahvoilla |
Jännite: |
Max 500KV, voidaan räätälöidä |

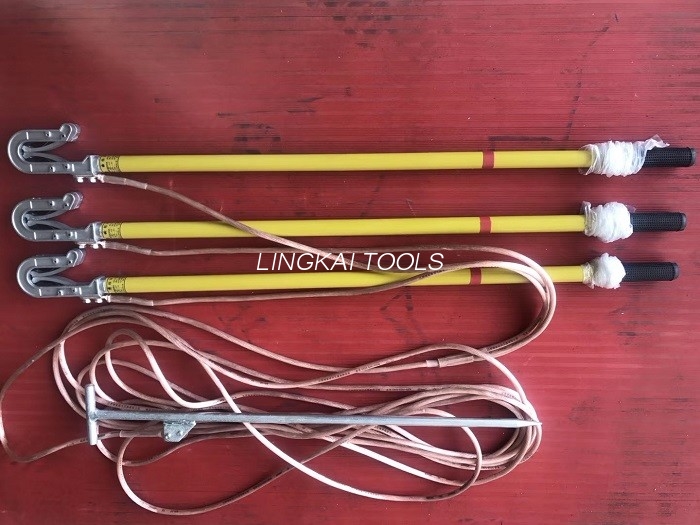

Maadoituslaite on suunniteltu tilapäiseen maadoitukseen työskennellessä kuolleella voimajohdolla, jotta työntekijä ei saa induktiosähköiskua.
Se soveltuu voimajohtoihin, voimalaitoksiin ja sähköasemalaitteisiin, oikosulkumaadoitus sähkökatkosten ylläpitoon.
Ominaisuus
1. Johdinpuristin alumiiniseosvalulla, korkea lujuus, hyvä johtavuus.
2. Kannettava oikosulku maadoitusjohto on pakattu kangaspussiin, jossa on vietyjä puulaatikoita, joita on helppo kuljettaa ja kuljettaa
| Jänniteluokka | Maadoitettu pehmeä kuparilanka |
Maadoitustangon pituus (mm) |
|||
| (mm2) | (m) | ||||
| Eristävä | Kädessä pidettävä | Kokonaispituus | |||
| 10 KV | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| 35KV | 25 | 1,5*3+18 | 900 | 600 | 1500 |
| 68 KV | 25 | 1,5*3+20 | 1000 | 600 | 1600 |
| 110 KV | 25,35 | 9*3 | 1300 | 700 | 2000 |
| 2*3+20 | |||||
| 220KV | 25,35 | 9*3 | 2100 | 900 | 3000 |
| 3*3+25 | |||||
| 330 KV | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500 KV | 35,50 | 13*3-20*3 | 4100 | 1400 | 5500 |
| 220-500KV Maadoitusjohto | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| Korkeapainetestauslaitteet | 35,50 | 5*3-10*3 | 700 | 300 | 1000 |
Kuparilangan nimellisarvo metriä kohti:
| Poikkipinta-ala (mm) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| Langan halkaisija (mm) | 4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
| Vaipan halkaisija (MΩ) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| Resistanssiarvo (A) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| Turvavirta | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
