Malli: |
8 säiettä ATW7mm, 9mm, 11mm, 13 mm |
Kuvaus: |
Kiertymätön punottu teräsvaijeri |
Lankojen rakentaminen: |
1x19W |
Käyttö: |
Yksijohdin tai OPGW |
Murtokuorma: |
137,51 KN |
Teräslangan luokka: |
1960 N/MM2 |
Voitelu: |
Valinnainen |
Säikeiden lukumäärä: |
8 |
8-säikeistä kiertymistä estävää punottua teräsvaijeria käytetään tavallisesti yksijohdin- tai valokuitukaapelin vetämiseen siirtolinjoissa. Koska 8-säikeisen köyden yksisäikeinen köysi on suurempi kuin 12-säikeinen köysi, se soveltuu paremmin pienikokoisen köyden, kuten 7mm, 9mm ja 11mm köyden punomiseen.
Köysi on erityisesti punottu lujista galvanoiduista teräslankalangoista, ja sitä käytetään yleensä ilmajohtojen sidonta- ja vetotoimintoihin. Erittäin lujalla köydellä on paljon etuja: suuri joustavuus, täydellinen pyörimisvakaus, tasainen paineen jakautuminen peruslankojen välillä. Lisääntynyt tehokkuus merkkijonojen aikana. Joten köyttä käytetään aina ohjausvaijerina tai vetoköydenä voimajohtojen rakentamisessa.
8 Strands Kiertymistä estävä punottu teräsvaijeri
| Tuote nro | Nimellinen halkaisija | Murtokuorma (KN) | Yhden säikeen halkaisija (mm) | Normaali T/S (N/mm²) | Nettopaino (kg/1000m) | |
| 18101 | 7 | 35 | Φ2.0 | 1960 | 166 | |
| 18102 | 9 | 54 | Φ2.5 | 1960 | 270 | |
| 18103 | 11 | 78 | Φ3.0 | 1960 | 412 | |
| 18104 | 13 | 105 | Φ3.5 | 1960 | 530 | |
| 18105 | 15 | 117 | Φ4.0 | 1960 | 706 | |

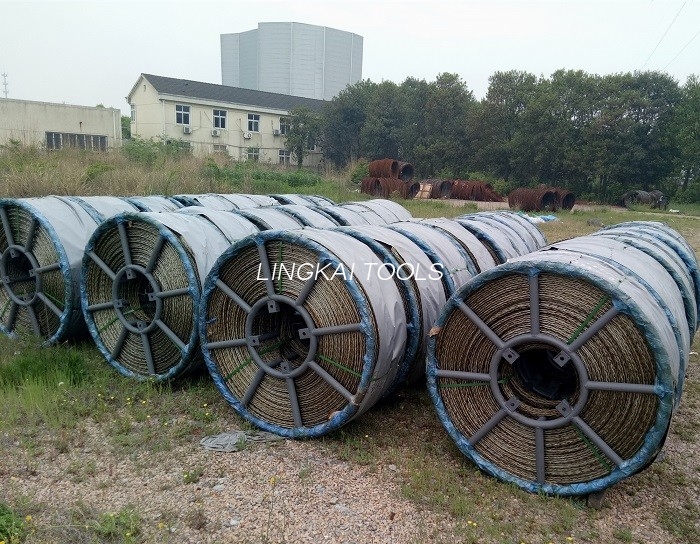

9 mm köysi on punottu 8 säikeestä 1X19W galvanoitua lankaa, 1000 metriä/rumpu
Pakattu halkaisijaltaan 950 mm teräsrumpuun.
| Luettelonumero | Köydellä Häntä. | Breaking Load | Strand Dia. | Rakenne | Yksikköpaino | Huomautus |
| 18101 | 7 mm | 35 kN | 2,0 mm | 8x19W | 0,160 kg/m | 8 säiettä |
| 18102 | 9 mm | 54 kN | 2,5 mm | 8x19W | 0,26 kg/m | 8 säiettä |
| 18103 | 11 mm | 77 kN | 3,0 mm | 8x19W | 0,373 kg/m | 8 säiettä |
| 18104 | 13 mm | 105 kN | 3,5 mm | 8x19W | 0,510 kg/m | 8 säiettä |
| 18105 | 15 mm | 137 kN | 4,0 mm | 8x19W | 0,667 kg/m | 8 säiettä |
| 18201A | 9 mm | 50 kN | 2,0 mm | 12x19W | 0,250 kg/m | 12 säiettä |
| 18202A | 10 mm | 70 kN | 2,3 mm | 12x19W | 0,356 kg/m | 12 säiettä |
| 18203A | 11 mm | 85 kN | 2,5 mm | 12x19W | 0,405 kg/m | 12 säiettä |
| 18204A | 12 mm | 100 kN | 2,7 mm | 12x19W | 0,510 kg/m | 12 säiettä |
| 18205A | 13 mm | 115 kN | 3,0 mm | 12x19W | 0,620 kg/m | 12 säiettä |
| 18206A | 14 mm | 130 kN | 3,2 mm | 12x19W | 0,710 kg/m | 12 säiettä |
| 18207A | 15 mm | 143 kN | 3,3 mm | 12x19W | 0,770 kg/m | 12 säiettä |
| 18208A | 16 mm | 160 kN | 3,5 mm | 12x19W | 0,800 kg/m | 12 säiettä |
| 18209A | 18 mm | 206 kN | 4,0 mm | 12x19W | 1,06 kg/m | 12 säiettä |
| 18210A | 19 mm | 236 kN | 4,3 mm | 12x19W | 1,21 kg/m | 12 säiettä |
| 18211A | 20 mm | 266 kN | 4,5 mm | 12x1T25 | 1,31 kg/m | 12 säiettä |
| 18211B | 20 mm | 275 kN | 4,5 mm | 12x1T29 | 1,35 kg/m | 12 säiettä |
| 18212A | 22 mm | 313 kN | 4,8 mm | 12x1T25 | 1,49 kg/m | 12 säiettä |
| 18212B | 22 mm | 325 kN | 4,8 mm | 12x1T29 | 1,54 kg/m | 12 säiettä |
| 18213A | 24 mm | 342 kN | 5,0 mm | 12x1T29 | 1,65 kg/m | 12 säiettä |
| 18213B | 24 mm | 375 kN | 5,2 mm | 12x1T29 | 1,80 kg/m | 12 säiettä |
| 18214A | 26 mm | 400 kN | 5,4 mm | 12x1T29 | 1,95 kg/m | 12 säiettä |
| 18214B | 26 mm | 405 kN | 4,5 mm | 18x1T29 | 2,02 kg/m | 18 säiettä |
| 18215A | 28 mm | 462 kN | 6,0 mm | 12x1T25 | 2,24 kg/m | 12 säiettä |
| 18215B | 28 mm | 540 kN | 5,2 mm | 18x1T25 | 2,63 kg/m | 18 säiettä |
| 18216 | 30 mm | 582 kN | 5,4 mm | 18x1T29 | 2,93 kg/m | 18 säiettä |
| 18217 | 31 mm | 680 kN | 5,8 mm | 18x1T29 | 3,36 kg/m | 18 säiettä |
| 18218 | 32 mm | 727 kN | 6,0 mm | 18x1T29 | 3,60 kg/m | 18 säiettä |
| EHDOTETTU TYÖKUORMITUS: 1/3 RIKKAUSKUORMISTA |
||||||
