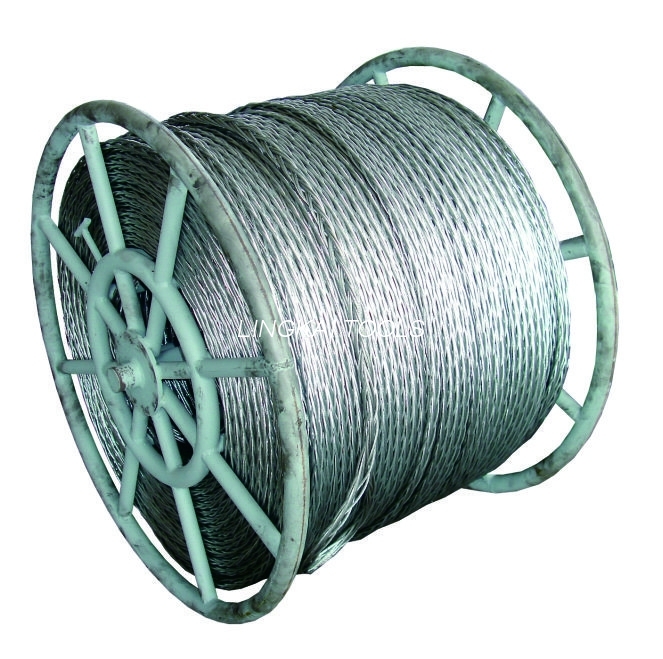

Yksittäisen johtimen tai OPGW:n vetäminen ilmavirtajohdossa tehdään 14 mm:n kiertymistä estävällä punotulla teräsköydellä. Sitä voidaan käyttää myös suurempien johtimien vetämiseen erittäin korkeilla siirtolinjoilla. Tämän 14 mm:n kiertymisenestopunotun teräsköyden halkaisija on 1000 metriä rumpua kohti ja se on punottu 12 säikeestä 3,2 mm:n 1X19W teräslangasta. Sen murtovoima on 130 KN ja voideltu paino 710 kg/1000 m. Teräsrumpu voidaan asentaa suoraan vetäimen kelan kelauslaitteeseen.
|
Tuote nro |
Nimellinen halkaisija |
Murtokuorma (KN) |
Yhden säikeen halkaisija (mm) |
Normaali T/S (N/mm²) |
Voitelupaino (kg/1000m) |
|
18206A |
14 |
130.00 |
Φ3.2 |
1960 |
710 |
14 mm:n kiertymistä estävä punottu teräsköysi voi jakaa paineen tasaisesti peruslankojen välillä. Ja se on erityisesti punottu 12 säikeestä erittäin lujasta, joustavasta galvanoidusta teräslangasta. Punotulla teräslangalla on suuri joustavuus, täydellinen stabiilisuus pyörimiselle jännitysvoiman alaisena.
|
Tuote nro |
Nimellinen halkaisija |
Murtokuorma (KN) |
Yhden säikeen halkaisija (mm) |
Normaali T/S (N/mm²) |
Nettopaino (kg/1000m) |
|
18201A |
9 mm |
50 kN |
2,0 mm |
1960 |
250 |
|
18202A |
10 mm |
70 kN |
2,3 mm |
1960 |
356 |
|
18203A |
11 mm |
85 kN |
2,5 mm |
1960 |
410 |
|
18204A |
12 mm |
100 kN |
2,7 mm |
1960 |
510 |
|
18205A |
13 mm |
115 kN |
3,0 mm |
1960 |
620 |
|
18206A |
14 mm |
130 kN |
3,2 mm |
1960 |
710 |
|
18207A |
15 mm |
143 kN |
3,3 mm |
1960 |
770 |
|
18208A |
16 mm |
160 kN |
3,5 mm |
1960 |
800 |
|
18209A |
18 mm |
206 kN |
4,0 mm |
1960 |
1060 |
|
18210A |
19 mm |
236 kN |
4,3 mm |
1960 |
1210 |
|
18211A |
20 mm |
266 kN |
4,5 mm |
1960 |
1310 |
|
18212A |
22 mm |
313 KN |
4,8 mm |
1960 |
1500 |
|
18213A |
24 mm |
342 KN |
5,0 mm |
1960 |
1650 |
|
18214A |
26 mm |
400 KN |
5,4 mm |
1960 |
1950 |
|
18215A |
28 mm |
462 KN |
6,0 mm |
1960 |
2020 |
